隔膜壓力表是如何工作的，隔膜壓力表以圓形波紋隔膜為主要元件
隔膜壓力表由一個圓形隔膜組成，夾在一對法蘭之間。作用在膜片上的正壓或負壓會引起測量元件的偏轉，偏轉的大小與被測壓力成正比。隔膜壓力表用于測量壓力范圍為10 mbar至60 bar的氣體和液體。
隔膜壓力表的工作原理

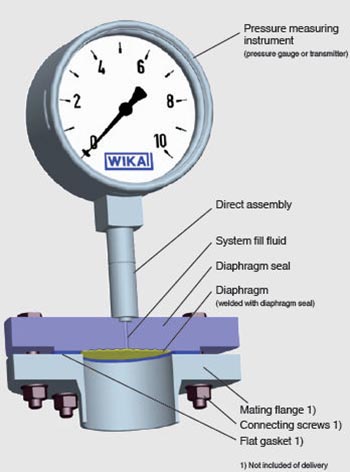

隔膜優選適用于表壓、絕壓和差壓測量。隔膜壓力表以圓形波紋隔膜為主要元件，夾在或焊接在一對法蘭之間。
隔膜通常由彈性鋼制成，例如不銹鋼或鉻鎳鐵合金。壓力元件的偏轉通過連桿或機構傳遞。這種機制放大了元素的小偏轉并將其傳遞給指針。
過程壓力施加在膜片的下側，膜片的上側對大氣壓力開放。隔膜上的壓差提升或降低隔膜并使指針運動。

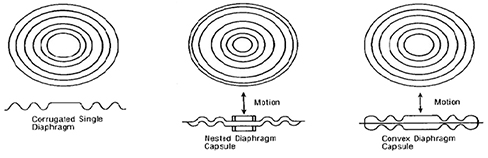

哪個更好，扁平隔膜還是波紋隔膜？
膜片的偏轉必須是線性的，這樣每次壓力的類似增加和類似的偏轉。僅當偏轉較小時，由金屬制成的扁平隔膜才會是線性的。
由于膜片上產生的應力越來越大，扁平膜片在較大的撓度下失去其線性，并且會變得更硬。

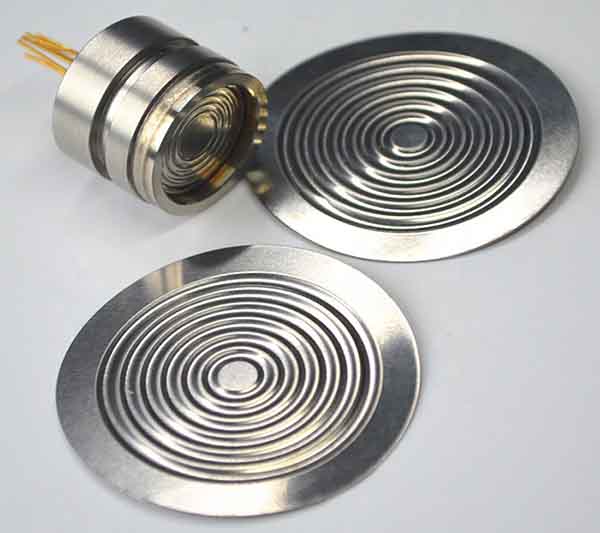

對于工業應用，通常使用波紋金屬型材隔膜。波紋膜片確保線性偏轉，并且比平面膜片更有彈性。
耐腐蝕性介質的隔膜
如果不能準確保護隔膜，腐蝕性介質會損壞隔膜。隔膜壓力表的隔膜通常用選定材料的箔片粘合，以保護免受腐蝕性介質的影響。
在某些情況下，整個隔膜由特殊材料制成。這種特殊材料應滿足測量任務所需的彈性和密封性。
隔膜壓力表適用于測量粘性、結晶和污染的介質。帶有開放式連接法蘭的隔膜壓力表消除了這些問題。
對于制藥和食品工業等敏感介質，主要使用沖洗隔膜。通過這樣的設計，它不包含任何死角，并且易于清潔。
隔膜壓力表的優缺點
優點
出色的負載性能
線性度
適用于測量絕壓和差壓
體積小
可用于測量粘性和漿狀材料
缺點
抗震、抗沖擊不好
維修困難
降低測量壓力
