定義過電流繼電器和反時限繼電器的類型及保護電力系統
過電流繼電器定義為僅在電流值大于繼電器整定時間時動作的繼電器。它保護電力系統的設備免受故障電流的影響。
1、瞬時過電流繼電器
繼電器沒有故意的操作時間延遲。當繼電器內部的電流上升超過操作值時，繼電器的觸點立即閉合。瞬時吸合值與繼電器閉合觸點之間的時間間隔非常小。
瞬時繼電器最顯著的優點是它的動作時間短。當電流值大于繼電器設定值時，它立即開始動作。只有當電源和繼電器之間的阻抗小于本節中提供的阻抗時，該繼電器才會工作。
繼電器最重要的特性是它們的動作速度。繼電器保護系統免受接地故障影響，也用于保護系統免受循環電流影響。瞬時過電流繼電器置于出線饋線上。
2、反時限過電流繼電器

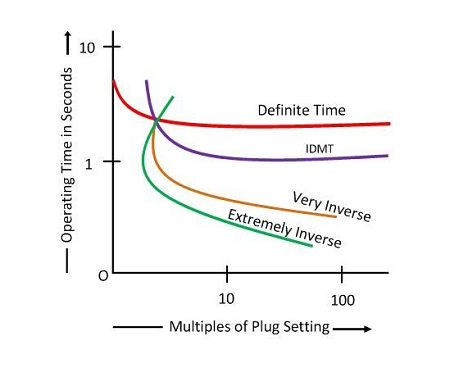

繼電器僅在其動作電流大小與通電量大小成反比時動作。繼電器的動作時間隨著電流的增加而減少。繼電器的動作取決于電流的大小繼電器的特性曲線如下圖所示。當電流值小于吸合值時，繼電器不動作。繼電器用于保護配電線路。
反時限繼電器有三種類型。
1、逆時限繼電器
動作時間與故障電流大致成正比的繼電器稱為IDMT繼電器。繼電器的動作時間是通過調整時間延遲設置來維持的。IDMT繼電器使用電磁芯是因?yàn)樗鼘?duì)于比吸合電流大的電流容易飽和。繼電器用于配電線路的保護。
2、非常逆接力
繼電器的逆特性比IDMT多。這種類型的繼電器用于饋線和長傳輸線上。繼電器用于短路電流幅值因距電源較遠而迅速下降的地方。用于檢測不受故障部位影響的故障電流。
3、極逆接力
與IDMT和極逆接力繼電器相比，繼電器的特征時間非常大。該繼電器用于保護電纜、變壓器等。當電流的啟動值大于繼電器整定時間時，繼電器立即動作。即使在故障電流下，繼電器也能提供更快的操作。它用于檢測機器的過熱情況。反時限繼電器用于配電網絡和發電廠。由于其故障時間特性，繼電器在故障條件下提供快速操作。
