通過例子了解過電流繼電器保護的優缺點作用
過電流繼電器的作用范圍取決于兩個因素；故障電流和源阻抗的大小。故障電流的大小和源阻抗都取決于故障的類型。故障電流的大小隨故障類型而變化。在過電流保護中，過電流繼電器在過范圍或欠范圍時動作。讓我們通過一個例子來了解過電流保護的缺點。

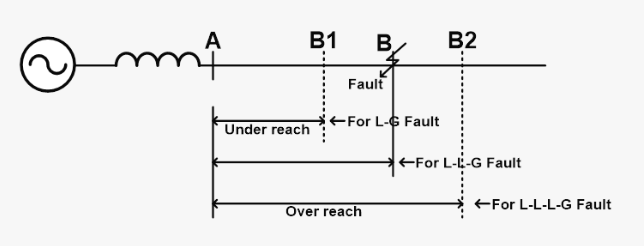

考慮一個源為E的系統網絡。源阻抗為Zin。過電流繼電器用于保護線路AB。繼電器設置為I0的啟動電流。而這個值是為故障類型LLG（雙線接地故障）設計的。
現在，如果故障從雙線對地(LLG)變?yōu)榫€對地(LG)，則電流發生變化并且繼電器到達點變?yōu)锽1點。距離AB1小于AB。繼電器觸手可及。類似地，對于三相故障，繼電器的作用范圍變?yōu)锽2點。因此，距離為AB2。而這個距離不止是AB。這是中繼的越界。
因此，繼電器的作用范圍隨故障類型而變化，這是不希望發生的。

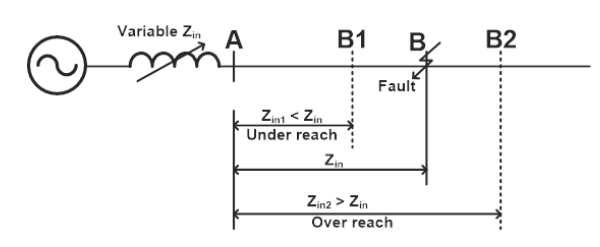

現在讓我們說，繼電器范圍是針對特定類型故障的源阻抗Zin的電流I0設計的。并且繼電器的范圍被計算到B點。
如果源阻抗變?yōu)閆in1，其中Zin1<Zin，則繼電器范圍變?yōu)锽1點。并且距離AB1小于AB。它使繼電器觸手可及。
如果源阻抗變?yōu)閆in2，其中Zin2>Zin，則繼電器范圍變?yōu)锽2點。并且距離AB2大于AB。它使繼電器越界。
因此，繼電器的作用范圍取決于源阻抗。隨著源阻抗的變化，繼電器的作用范圍發生變化，這是不希望發生的。為了解決過電流保護的弊端，距離保護方案被用于輸電線路保護。距離保護取決于繼電器點電壓與故障電流之比。
