在使用的過程中如何了解欠壓和過壓保護電路？
為了所有電氣和電子設備的良好運行，建議允許電壓在規定的范圍內。電源中的電壓波動肯定會對連接的負載產生不利影響。這些波動可能是由于電壓浪涌、雷擊、過載等原因造成的過壓欠壓。過電壓是指電壓超過正常值或額定值，導致電氣絕緣損壞和短路。同樣，欠壓會導致設備過載，導致燈閃爍，設備性能低下。因此，本文旨在給出具有不同控制結構的欠壓和過壓保護電路方案。
為了理解和更好地理解這個概念，我們需要了解使用比較器和定時器的三種不同類型的過壓保護電路。

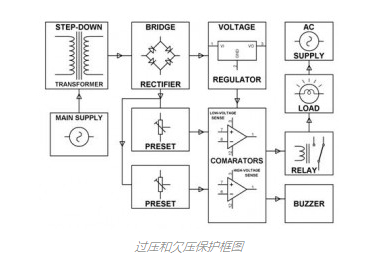

一、使用比較器的欠壓和過壓保護電路
該電壓保護電路的目的是開發低壓和高壓跳閘機制，以保護負載免受任何損壞。在許多家庭和行業中，交流電源的波動是經常發生的。電子設備容易因波動而損壞。為了克服這個問題，我們可以實現欠壓/過壓保護電路的跳閘機制，以保護負載免受不應有的損壞。

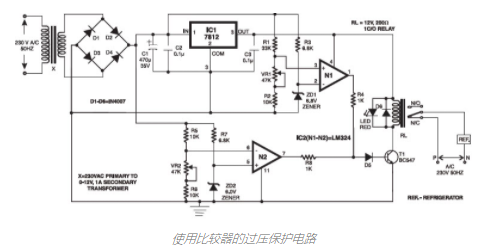

(1)電路操作
如上圖所示，主交流電源為整個電路供電，通過繼電器操作負載，當輸入電壓高于或低于設定值時，跳閘負載(燈)值。
兩個比較器用作窗口比較器，由一個四通道比較器IC組成。如果比較器的輸入電壓超過電壓窗口的限制，該操作將在輸出中產生誤差。
在該電路中，未調節電源連接到兩個運算放大器端子，其中每個非反相端子通過兩個串聯電阻器和一個電位計裝置連接。類似地，反相端也由齊納二極管和電阻器件供電，如給定的欠壓或過壓保護電路所示。
調節電位器預置VR1，使正相端電壓小于6.8V，使負載穩定維持在180V-240V的正常供電范圍內，反相端電壓因齊納二極管而恒定在6.8V。
因此，運算放大器的輸出在該范圍內為零，因此繼電器線圈斷電，并且在該穩定操作期間負載不會被中斷。
當電壓超過240V時，同相端電壓超過6.8，因此運算放大器的輸出變高。這個輸出驅動晶體管，于是繼電器線圈通電，最后負載因過壓而關斷。
同樣，對于欠壓保護，當電源電壓低于180 V時，低位比較器通過在反相端保持6V來激活繼電器。這些欠壓和過壓設置可以通過改變相應的電位計來改變。

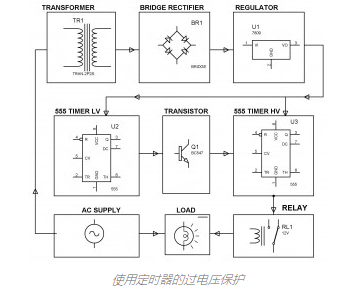

二、使用定時器的欠壓和過壓保護電路
這是另一個欠壓/過壓保護電路，用于設計低壓和高壓保護機制，保護負載免受損壞。這個簡單的電子電路使用定時器作為控制機制，而不是上述情況中的比較器。當電壓超過規定限值時，這兩個定時器的組合將提供一個錯誤輸出來切換繼電器機制。因此，它可以保護電器免受電源電壓的不利影響。

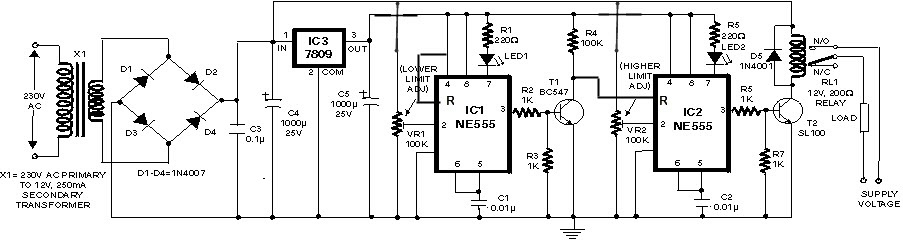

(1)電路操作:
整個電路由經過整流的DC電源供電，但穩壓電源接在定時器上，非穩壓電源接在電位器上獲得可變電壓。
兩個定時器均配置為用作比較器，即只要定時器引腳2的輸入小于1/3 Vcc，引腳3的輸出就會變?yōu)楦唠娖剑坏┮_2的輸入得到校正，反相比為1/3 Vcc。
電位計VR1連接到欠壓切斷定時器1，VR2連接到欠壓切斷定時器1。這兩個晶體管連接到兩個定時器，用于形成開關邏輯。
在正常工作條件下(160至250 V之間)，定時器1的輸出保持低電平，因此晶體管1處于截止?fàn)顟B(tài)。結果，定時器2的reset引腳處于高電平，導致引腳3的輸出處于高電平，晶體管2導通，繼電器線圈通電。因此，在正?；蚍€(wěn)定的電壓條件下，負載不會中斷。
過壓條件下(高于260V)，定時器2引腳2的輸入電壓變高。這導致引腳3輸出低電平，進而驅動晶體管2進入截止?fàn)顟B(tài)模式。然后，繼電器線圈斷電，負載從主電源跳閘。
類似地，在欠壓情況下，定時器1輸出高電平，驅動晶體管1進入導通模式。結果，定時器2的復位引腳變低，因此晶體管2處于截止模式。最后，繼電器開始工作，將負載與主電源隔離。
這些過壓和欠壓條件的狀態也由連接到相應定時器的LED指示，如圖所示。
這是兩種不同的過壓和欠壓保護電路。這兩種電路的工作方式相似，但所用的元件不同。這些電路簡單、低成本且易于實施，因此現在您可以在它們之間進行選擇，以實現易于實施的最佳可靠控制。
