紅外傳感器探測系統由五個基本組件組成，其中的工作原理是什么？
紅外傳感器是一種電傳感器，可以檢測和測量物體或其周圍環境發出的紅外光。IR傳感器發射或檢測紅外輻射以識別其周圍環境中的某些特征。這些傳感器還可以檢測或測量目標的熱量及其運動。紅外傳感器電路是許多電子設備中的關鍵組件。

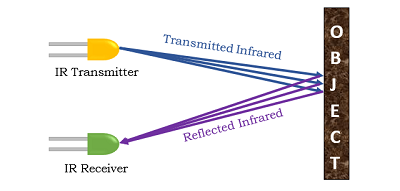

該紅外傳感器由兩部分組成，發射器和接收器。發射器發射紅外光，物體反射該光。光電二極管（接收器）接收反射光。反射量和接收量隨距離而變化。這些差異會導致輸入發生變化，從而用于接近檢測。紅外LED傳感器模塊具有設計用于940 nm波長的發射器和發射器。
典型的紅外探測系統由五個基本組件組成：紅外源、傳輸通道、光學組件、紅外探測器或接收器以及信號處理。紅外光源包括特定波長的紅外激光器和紅外LED。真空、大氣和光纖是用于紅外線傳輸?shù)娜N基本類型的介質。光學元件用于聚焦或限制紅外輻射的光譜響應。
紅外傳感器的工作原理
紅外傳感器的工作原理與物體檢測傳感器類似。該傳感器包含一個紅外LED和一個紅外光電二極管，它們可以組合成光電耦合器或光耦合器。
1、紅外發射器或紅外LED
紅外線發射器是一種發光二極管(LED)，它會發出稱為IR LED的紅外線輻射。盡管紅外LED看起來像普通LED，但它發出的輻射對于人眼來說是不可見的。
2、紅外線接收器或光電二極管
IR光電二極管用作IR接收器，用于檢測從IR LED反射的光線。光電二極管基本上是一個反向偏置的PN結二極管。當光電二極管暴露在光線下時，二極管兩端的電阻會降低。從而增加反向電流。如果光電二極管未暴露在光線下，則二極管兩端的電阻會很高。因此反向電流將非常小。該電流也稱為暗電流。
根據波長、電壓、封裝和其他因素，存在各種類型的IR接收器。在紅外發射器-接收器組合中使用時，接收器的波長應與發射器的波長相匹配。
這些光肉眼是看不到的，但可以通過相機看到。這就是為什么這些紅外傳感器用于夜視攝像機的原因。當光線落在紅外傳感器上時，光電二極管會根據電阻變化做出響應。這種電阻變化是根據電壓測量的。
紅外傳感器應用
紅外傳感器根據應用分為不同類型。紅外傳感器用于各種項目和電子設備。以下是其中的一些：
1.輻射溫度計
2.火焰監測器
3.夜視儀
4.氣體分析儀
5.機械紅外成像設備
6.電氣紅外線追蹤
