典型的繼電器電流驅動電路使用連接到晶體管的光耦合器
發布時間：2023-09-25 16:31:40點擊量：
智能插座，使用ESP-32和機械繼電器，可以在240VAC下驅動5A電流。按照典型的繼電器驅動電路，我想在MCU和繼電器之間使用光耦合器。我使用的繼電器是松下APAN3105，根據數據表，其工作線圈功率較低，為110mW(5V 22mA)。

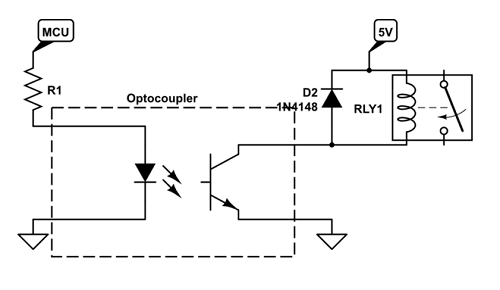

典型的繼電器電流驅動電路使用連接到晶體管的光耦合器，然后晶體管驅動繼電器。由于我使用的是低線圈功率繼電器，我可以直接從最大集電極電流范圍內的光耦合器驅動繼電器嗎？這種方法有什么缺點嗎？
除了最大集電極電流外，您還必須考慮MCU的電流傳輸比(CTR)、最大LED電流和輸出驅動能力。幸運的是，ESP-32在最大驅動強度下具有高達40mA的輸出，這可能是需要的，因?yàn)闃?biāo)準光耦合器的最小CTR通常僅為50%。為了確保較低的集電極-發射極飽和電壓，光耦合器LED電流也應遠高于（例如，兩倍）I C/CTR。
例如，PC817XN具有50%的最小CTR和50mA絕對最大LED電流。這就沒有空間增加驅動電流來保持晶體管飽和。由于CTR的容差范圍很廣，為50-600%，因此您可能會在原型上使用它，但在生產中卻不行。
為了可靠性，您可能希望將LED電流保持在25mA以下，然后您希望最小CTR約為200%。因此，您應該使用PC817X3（等級標記C）或PC817X4（等級標記D）。
