光耦繼電器在電源中的作用含義

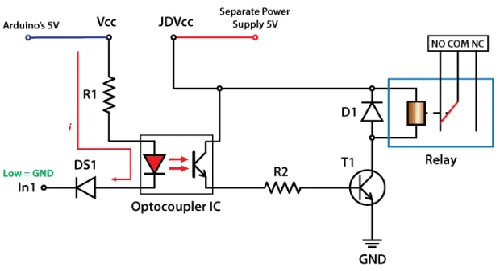

電源電路中光耦的主要作用是在光電轉換的同時實現隔離，避免相互干擾。隔離開關的作用在電路中尤為突出。信號沿一個方向傳播。輸入和輸出完全電氣隔離。輸出信號對輸入沒有影響?？垢蓴_能力強、運行穩定、無觸點、使用壽命長、傳輸效率高。
光耦合器是20世紀70年代開發的新器件。目前廣泛應用于電氣絕緣、電平轉換、級間耦合、驅動電路、開關電路、斬波器、多諧振蕩器、信號隔離、級間隔離、脈沖放大電路、數字儀表、遠距離信號傳輸、脈沖放大器、固體-狀態裝置、狀態繼電器（SSR）、儀表、通訊設備和微機接口。
在單片開關電源中，采用線性光耦構成光耦反饋電路，開關電源中光耦的主要作用是隔離、提供反饋信號和開關。開關電源電路中光耦的電源由高頻變壓器的次級電壓提供。當輸出電壓低于齊納電壓時，開啟信號光耦并增大占空比，以提高輸出電壓。
相反，關斷光耦會降低占空比，降低輸出電壓。當高頻變壓器次級負載過載或開關電路出現故障時，無光耦供電，光耦控制開關電路不振蕩，從而保護開關管不被燒壞。光耦通常與TL431配合使用。兩個電阻串聯采樣到431r端子，以便與內部比較器進行比較。然后根據比較信號，
控制431k端（陽極與光耦連接的一端）的接地電阻，進而控制光耦中發光二極管的亮度。（光耦合器的一側有發光二極管，另一側有光電晶體管）通過的光的強度?？刂屏硪欢司w管CE端的電阻，改變LED電源驅動芯片，自動調節輸出信號的占空比，達到穩壓的目的。
