氣泡液位傳感器是什么，氣泡液位傳感器的原理系統
氣泡液位傳感器有一根管子，在液面下有一個開口。固定速率的氣流通過管子并從開口排出。管道中的壓力與管道出口上方液體的深度(和密度)成正比。
氣泡水平傳感器
起泡器沒有任何活動部件，因此與大多數其他液位測量方法相比，它們的維護強度較低。傳感器與液體接觸的唯一部分是泡管，泡管將被指定為與設計階段要測量其液位的材料化學兼容。
這種液位測量方法適用于危險區域，因?yàn)闆]有電子元件與液體直接接觸。用于提供穩定空氣供應的泵或壓縮機可位于遠離危險的分類區域。
空氣鼓泡系統是常壓下開放式儲罐的理想選擇。它們的結構可以使高壓空氣通過旁通閥排出可能堵塞氣泡管的固體。這項技術本質上是“自清潔”。強烈建議用于超聲波、浮子或微波技術已證明不可靠的液位測量應用。

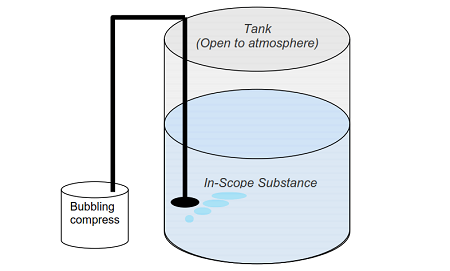

演示鼓泡器液位測量系統的簡單圖表
氣泡系統用于燃料儲存工業。雖然數量不多，但正在逐步淘汰，取而代之的是伺服儀表和雷達系統。這部分是由于維護這些氣泡系統的專業要求。部分原因是測量精度在10毫米左右。因此，起泡器被認為不如伺服或雷達儀器精確。
雖然命名為“起泡器”，但這些系統不限于使用空氣。事實上，氮?dú)馔ǔ１挥脕泶婵諝鈦頊y量汽油和范圍內的物質。這是優選的氣體，因?yàn)槌似渌蛑猓坏┧豢扇純?chǔ)存液體鼓泡，它將沉淀在表面上，提供氮?dú)鈱?。如果?chǔ)罐是頂部敞開的，這一點很重要，因?yàn)檫@將有助于防止易燃蒸汽逸出。
氣泡液位傳感器的優缺點
起泡器有許多需要維護的活動部件。這些部件包括閥門，用于隔離罐的氣體供應，防止起泡。除了物理閥門的維護之外，系統中還有許多機電組件需要維護，例如控制閥門或壓縮機打開和關閉的執行器。
從維護的角度來看，起泡器系統的一個優點是所需的工作不在油箱側，從而減少了維護人員接觸油箱中汽油的時間。
起泡器系統存在許多已知問題。如果起泡器壓力損失或降低，可能會遇到操作問題。這可能導致液位測量精度降低，甚至完全喪失測量能力。從傳統的角度來看，這種系統的替換零件的可用性正在成為一個問題，因?yàn)樵撓到y(tǒng)正在停產，并且“最后購買的”組件的庫存正在耗盡。
