電容式壓力傳感器與金屬體換能器電連接
發布時間：2021-07-30 17:35:29點擊量：
電容式壓力傳感器如何工作？
在電容式壓力傳感器上，如果兩電容極板之間的傳感膜片因壓差而變形，其本身與兩極板之間的電容不平衡原理就會起作用。這種不平衡在電容橋電路中被檢測到，并轉換成4到20毫安的直流輸出電流。
如圖所示，柔性膜片相對于固定板的運動是通過電容的變化來感知的。次級隔離膜片用于保護傳感膜片。

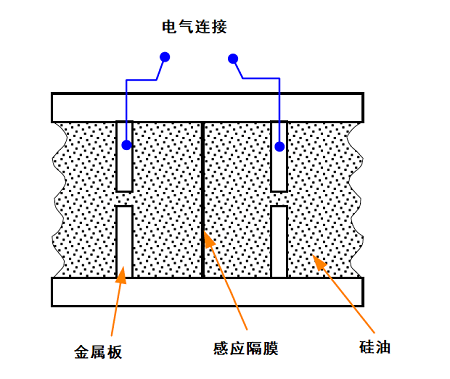

電容式壓力傳感器結構原理圖
另一種類型的電容器使用同心中空金屬圓柱體。這種電容器就像板式電容器一樣，與面積成正比。
這個原理可以應用于壓差測量，如圖所示。作用在隔離膜片上的壓力會在填充它們之間空間的硅油中產生類似的壓力。
與兩個壓力之差成正比的合力作用在金屬傳感膜片上，并將其偏轉到一側或另一側，具體取決于哪個輸入壓力更大。
每個極板和傳感膜片形成一個電容器，該電容器與金屬體換能器電連接。
傳感器膜片和電容器因此形成了一個差分可變分離電容器。當兩個輸入壓力相等時，膜片居中，電容相等。
兩個輸入壓力之間的差異導致傳感膜片的位移，并被感應為兩個電容器之間的差異。
使用橋式電路測量等效壓力信號來測量電容的這種變化。
