保護繼電器的工作原理和繼電器原理是什么？
發布時間：2021-08-13 18:21:03點擊量：
保護繼電器的工作原理和繼電器原理是什么？
不同類型的保護繼電器，其中一些以不同的方式運行，例如，機電繼電器通過磁吸引或磁感應運行。電樞繼電器有一個樞軸桿，通過移動觸點支撐在鉸鏈或葉片樞軸上。電樞繼電器可以在交流或DC工作。繼電器被用作保護開關，在電力系統中使用，但在某些情況下，繼電器被用作感應設備，例如在高功率應用中，因此在任何異常情況下，繼電器都會感應到它并向斷路器發送信號。保護繼電器感應故障位置并向斷路器發送信號，斷路器收到信號后斷開故障部分

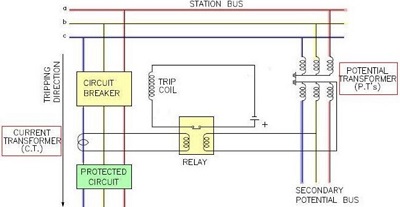

上圖為繼電器的連接。我們可以看到電流互感器的一次繞組與被保護線路相連。電流互感器的二次繞組連接到繼電器線圈，帶有跳閘電路(可以是交流或DC)和斷路器。因此在F點短路的情況下，電流會大大增加，電流會到達繼電器線圈，所以繼電器會通過閉合觸點來工作。因此，斷路器跳閘電路將閉合，因此斷路器將斷開，故障部分將斷開。
電力系統保護繼電器的接線方式？
保護繼電器通過電力系統中的電流互感器與電壓互感器相連。電流和電壓互感器用于電路中測量電流和電壓。因此，繼電器將檢測電壓、功率等的變化或變化。，因此如果有任何故障，繼電器會將該部分與系統的其余部分隔離。
定向繼電器和非定向繼電器有什么區別？
方向繼電器可以檢測任何方向的故障，而方向繼電器只能檢測繼電器前面的故障。無方向繼電器在大多數情況下使用，因為它們比方向繼電器能檢測更多的故障，并且它們用于徑向系統。
