帶電路的超聲波傳感器有什么實際應用？
超聲波傳感器——以類似于聲納或雷達的原理工作并通過解釋估計目標屬性的換能器稱為超聲波傳感器或收發器。 傳感器的類型不同，可分為有源和無源超聲波傳感器，可根據傳感器的工作方式進行區分。
有源超聲波傳感器產生的高頻聲波被超聲波傳感器接收并用于評估回聲。 因此，發送和接收回波所用的時間間隔用于確定到物體的距離。 但是，無源超聲波傳感器僅用于檢測特定條件下存在的超聲波噪聲。

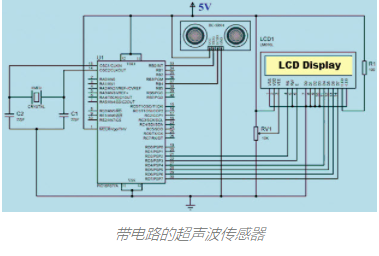

上圖所示的超聲波模塊由超聲波發射器、接收器和控制電路組成。 帶電路的超聲波傳感器的實際應用可以作為超聲波距離傳感器電路。
當給電路供電時，傳感器會產生并發射超聲波，然后被障礙物或前方物體反射。 然后，接收器接收它，發送和接收所花費的總時間用于計算物體與傳感器之間的距離。 微控制器用于使用編程技術處理和控制整個操作。 LCD顯示器與電路相連，用于顯示距離（通常以厘米為單位）。
超聲波傳感器的實際應用——
帶電路的超聲波傳感器可用于測量物體的距離。 這種方法適用于常規方法無法測量的高溫、高壓區域等難以接近的區域。 基于超聲波傳感器的測距工程電路套件如上圖所示。
超聲波傳感器測距工程電路框圖如下圖所示。 它由不同的模塊組成，如電源模塊、液晶顯示器、超聲波模塊、需要測量距離的物體和8051微控制器。
本項目中使用的超聲波換能器由超聲波發射器和接收器組成。 從超聲波發射器發出的波從物體反射回超聲波接收器。 使用聲速來計算發送和接收這些波所需的時間。
