PIR傳感器如何工作，PIR傳感器工作原理？
被動紅外傳感器(PIR)是非常有用的模塊，用于構建多種安全警報系統和移動探測器。它被稱為被動，因?yàn)樗邮占t外線，而不是發射?；旧螾IR傳感器檢測熱量的任何變化，并且每當它檢測到任何變化時，其輸出PIN變?yōu)楦唠娖健Ｋ鼈円脖环Q為熱電或紅外運動傳感器。

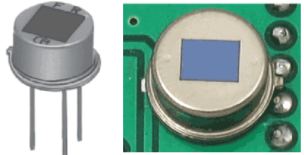

PIR傳感器本身安裝在密封的金屬罐中，以提高噪聲/溫度/濕度抗擾度。有一個由紅外透射材料（通常是涂層硅，因?yàn)楹苋菀撰@得）制成的窗口，用于保護傳感元件。窗戶后面是兩個平衡傳感器。
PIR傳感器如何工作，PIR傳感器工作原理？
被動紅外(PIR)傳感器使用一對熱釋電傳感器來檢測周圍環境中的熱能。這兩個傳感器并排放置，當兩個傳感器之間的信號差異發生變化時（例如，如果有人進入房間），傳感器就會啟動。這可能意味著它會觸發警報、通知當局，或者可能打開泛光燈。IR輻射使用一系列構成傳感器外殼的透鏡聚焦在兩個熱釋電傳感器中的每一個上。這些鏡頭擴大了設備的感應區域。
雖然鏡頭設置和傳感器電子設備是復雜的技術，但這些單元在實際應用中很容易使用。您只需要傳感器的電源和接地即可產生足夠強大的微控制器使用的謹慎輸出。典型的調整包括為靈敏度添加電位計以及調整PIR觸發后保持啟用的時間。您還可以在以下之間切換傳感器：
1.在檢測到移動后保持一定的時間。
2.在“非重新觸發”模式下脈沖打開和關閉。
您通常會在安全警報和自動照明設置中看到PIR傳感器。這些應用不需要傳感器檢測物體的特定位置，只需要特定區域中的物體或人在四處移動即可。
PIR傳感器功能是什么？
首先，要意識到一切事物——人類、動物，甚至是無生命的物體——都會發出一定量的紅外輻射。它們發出的紅外線輻射量與身體或物體的溫度和材料構成有關。人類看不到紅外線，但我們設計了電子檢測設備來接收這些信號。PIR傳感器用于熱傳感應用，例如安全和運動檢測。它們通常用于安全警報、運動檢測警報和自動照明應用。
PIR傳感器電路元件：
·PIR傳感器（使用舉例HC-SR501）
·電阻220ohm（任何低于1k ohm的電阻）
·引領
·電池（5-9V）

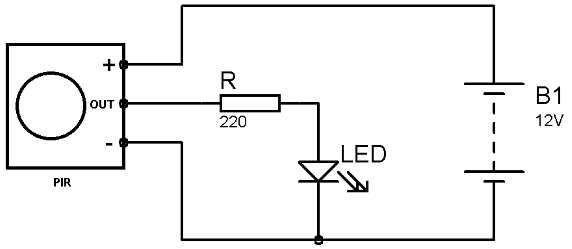

PIR傳感器電路圖及說明：
注意：PIR根據周圍情況需要一些時間來穩定自己，所以你可以發現，LED隨機亮和滅大約10-60秒。
