紅外傳感器工作原理由發射器和接收器檢測系統組成

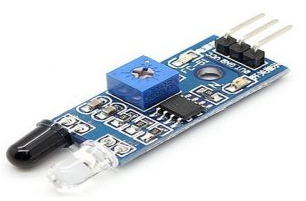

紅外傳感器或紅外光電傳感器是一種電子元件，用于通過發射或檢測紅外輻射來檢測其周圍環境中的特定特征。這些傳感器也可以用來檢測或測量目標的熱量和運動。在許多電子設備中，紅外傳感器電路是一個非常重要的模塊。這種傳感器類似于人的視覺感官來探測障礙物。
紅外技術不僅存在于工業中，也存在于日常生活中。例如，電視使用紅外探測器來解釋來自遙控器的信號。被動紅外傳感器用于運動檢測系統，而LDR傳感器用于室外照明系統。紅外傳感器的主要優點包括功耗低、電路簡單、便于攜帶。
紅外傳感器工作原理：
根據波長、輸出功率和響應時間的不同，有不同類型的紅外發射器。紅外傳感器由紅外 LED 和紅外光電二極管組成，它們一起稱為 光耦合器或光電耦合器。
?。?）紅外發射器或紅外 LED
紅外線發射器是一種發光二極管 (LED)，它發出稱為紅外線 LED 的紅外線輻射。盡管 IR LED 看起來像普通 LED，但它發出的輻射對人眼來說是不可見的。
紅外 LED 的圖片如下所示。
?。?）紅外接收器或光電二極管
紅外接收器或紅外傳感器檢測來自紅外發射器的輻射。IR 接收器以光電二極管和光電晶體管的形式出現。紅外光電二極管與普通光電二極管不同，因?yàn)樗鼈儍H檢測紅外輻射。下圖顯示了紅外接收器或光電二極管的圖片，
根據波長、電壓、封裝等不同，存在不同類型的紅外接收器。當用于紅外發射器-接收器組合時，接收器的波長應與發射器的波長相匹配。

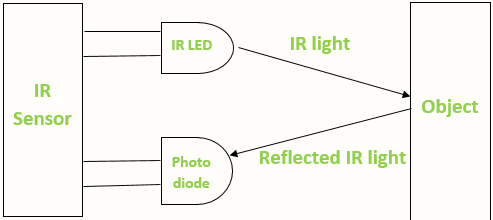

發射器是一個紅外 LED，檢測器是一個紅外光電二極管。紅外光電二極管對紅外 LED 發出的紅外光敏感。光電二極管的電阻和輸出電壓與接收到的紅外光成比例地變化。這就是紅外傳感器的基本工作原理。
當 IR 發射器發出輻射時，它會到達物體，部分輻射會反射回 IR 接收器。根據 IR 接收器的接收強度，傳感器的輸出定義。
