NPN和PNP三極管的工作原理圖解
NPN和PNP的區別及使用范圍：
NPN和PNP的區別主要是電流方向和電壓正負不同。NPN利用BE電流(IB)控制CE電流(IC)，E極電位最低，通常放大時C極電位最高，即VC>VB>VE。PNP使用EB電流(IB)來控制EC電流(IC)。E極電位最高，通常C極在正常放大時電位最低，即VC<VB<VE。
使用NPN和PNP作為開關：

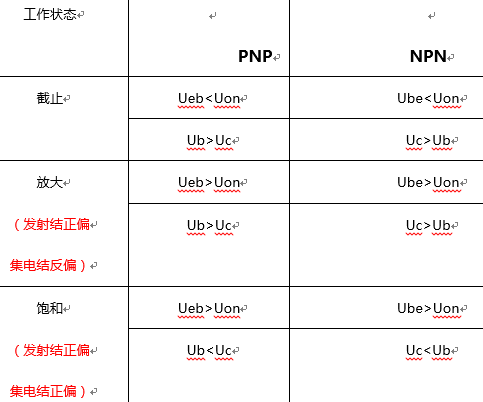

當晶體管被切換時，它工作在兩種狀態：截止和飽和。一般通過控制晶體管的基極電壓Ub來控制晶體管的導通和斷開。

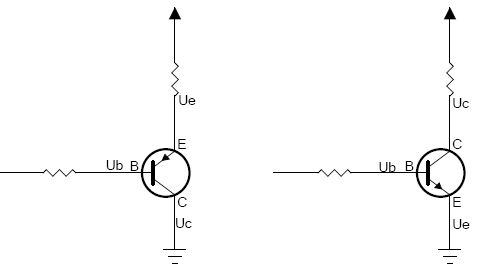

如上圖1所示，對于NPN，使Ube<Uon，三極管斷開，Ube>Uon，三極管導通。一般Ue是接地的，只需要控制Ub使Ub>Uon開啟即可。
對于PNP，使Ueb<Uon，晶體管斷開，Ueb>Uon，晶體管導通，而Uc一般是接地的，所以要使晶體管導通，必須控制Ue，控制Ub，使Ueb>Uon。因此，Ue一般是某個固定的電壓值，只有控制Ub才能控制晶體管的導通和斷開。
比較NPN和PNP發現：
NPN什么時候切換到電路的接地端使用，下圖。Q6里面的2個是；PNP開關時做，用于電路的電源側。我們一般使用芯片I/O口來控制LED燈。I/O口的邏輯電平一般為高電平3V左右，低電平0.3V左右。因此直接控制開關NPN晶體管，如圖4所示。Q6里面的2個是；一般不直接控制PNP晶體管。3.我們的前部控制的電路板設計LED控制電路采用NPN晶體管如示于圖3以下，這是更適合地，并且雙色燈最好使用公共陽極雙色燈。

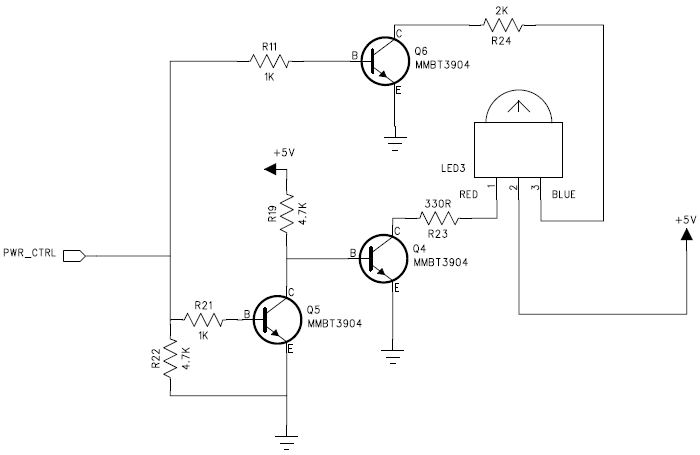

以控制二色光為例，如下圖所示
在圖中，Q6和Q4放在發光二極管的地端，只有Ub>0.7V才能導通。

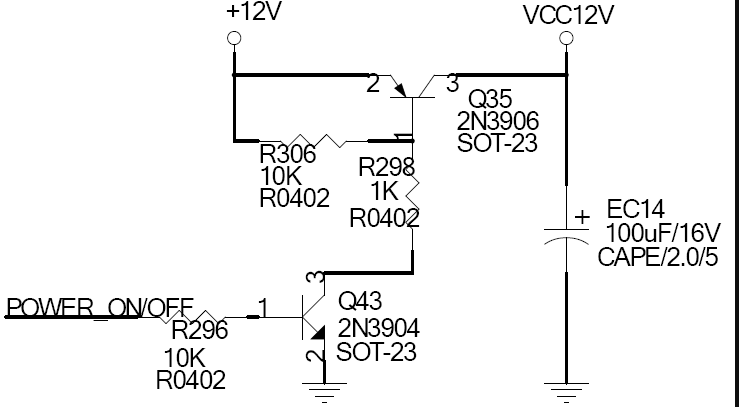

圖中Q35置于電源端，E為固定12V，只需控制B極導通三極管即可。
以下是常見用法：
NPN基極電壓極高，集電極和發射極短路。低壓，集電極和發射極開路。也就是說，它不起作用。PNP基極電壓極高。集電極和發射極開路，即不工作。如果基極施加低電位，則集電極和發射極短路。
A。如果輸入是高電平，輸出需要低電平，首先選擇npn。
B如果輸入是低電平，輸出需要低電平，首先選擇pnp。
C。如果輸入是低電平，輸出需要高電平，首先選擇npn。
d.如果輸入是高電平，但輸出需要高電平，首先選擇pnp。
使用三極管時鉗位電壓的問題:

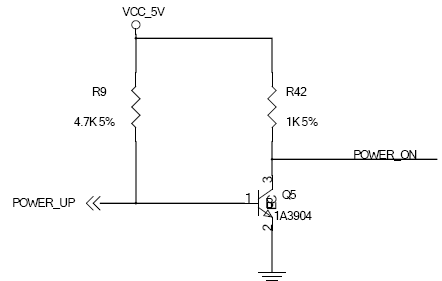

如上圖所示，POWER_UP和三極管的b極之間必須串聯一個電阻，否則三極管開啟時POWER_UP位置的電壓會被鉗位到0.7V。設計時要注意。
