壓力調節器的精度由哪些性能來決定？

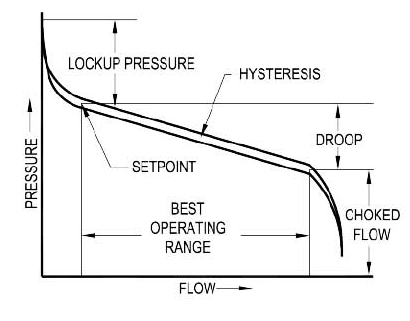

壓力調節器的精度是通過繪制出口壓力與流量的關系圖來確定的。結果圖顯示了出口壓力隨著流速的增加而下降。這種現象稱為下垂。壓力調節器精度定義為設備在一定流量范圍內表現出的下垂程度；更少的下垂等于更高的準確性?！爸苯幼饔檬綁毫φ{(diào)節器操作圖”圖中提供的壓力與流量曲線表明調節器的有效調節能力。選擇調壓器時，工程師應檢查壓力與流量曲線，以確保調壓器能夠滿足擬議應用所需的性能要求。
1.下垂定義
術語“下降”用于描述出口壓力下降，低于原始設定點，隨著流量的增加。下降也可能是由入口壓力的顯著變化引起的（從設置調節器輸出時的值開始）。隨著入口壓力從初始設置上升，出口壓力下降。相反，隨著入口壓力下降，出口壓力上升。如“直接作用式壓力調節器操作圖”圖中所示，這種效果對用戶很重要，因?yàn)樗@示了調節器的有用調節能力。
2.孔口尺寸
增加閥口可以增加調節器的流量。如果您的設計可以容納更大的穩壓器，這可能會有所幫助，但請注意不要過度指定。對于預期應用的條件，帶有超大閥門的調節器將對波動的入口壓力產生更大的敏感性，并可能導致過度下降。
3.鎖定壓力
“鎖定壓力”是完全關閉調節閥并確保沒有流量所需的設定點以上的壓力。
4.滯后
由于彈簧和密封件引起的摩擦力，機械系統（例如壓力調節器）中可能會出現滯后現象?？匆幌聢D表，您會注意到，對于給定的流量，出口壓力會隨著流量的減少而高于流量的增加。
5.單級穩壓器
單級調節器是相對較小的壓力降低的絕佳選擇。例如，大多數工廠使用的空氣壓縮機產生的最大壓力在100到150 psi范圍內。該壓力通過工廠輸送，但通常使用單級調節器降低壓力（10 psi、50 psi、80 psi等）以操作自動化機械、測試臺、機床、泄漏測試設備、線性執行器、和其他設備。單級壓力調節器通常在入口壓力和/或流量的大幅波動時表現不佳。
6.兩級（雙級）穩壓器
兩級壓力調節器非常適用于流量變化較大、入口壓力波動較大或入口壓力降低的應用，例如從小型儲罐或氣瓶供應的氣體。
對于大多數單級調壓閥，除了那些使用壓力補償設計的調壓閥，入口壓力的大幅下降將導致出口壓力略有增加。發生這種情況是因?yàn)閺淖畛踉O(shè)定出口壓力時起，由于壓力下降很大，作用在閥門上的力發生了變化。在兩級設計中，第二級不會受到入口壓力的這些大變化，而只會受到第一級出口的輕微變化。盡管供應給第一級的壓力發生顯著變化，這種布置導致來自第二級的穩定出口壓力。
7.三級穩壓器
三級調節器提供與兩級調節器類似的穩定出口壓力，但具有處理顯著更高的最大入口壓力的能力。例如，Beswick PRD3HP系列三級調節器額定處理高達3,000 psi的入口壓力，盡管供應壓力發生變化，它將提供穩定的出口壓力（在0至30 psi范圍內）。盡管入口壓力會隨著時間的推移因高壓而降低，但仍能保持穩定的低輸出壓力的小型輕便壓力調節器是許多設計中的關鍵部件。示例包括便攜式分析儀器、氫燃料電池、無人機和由儲氣筒或儲氣瓶提供的高壓氣體驅動的醫療設備。
