順序閥的工作原理與符號表示方式
順序閥的工作原理：順序閥的設計和操作與溢流閥和減壓閥非常相似。順序閥主要使用帶有一些提升閥的閥芯元件，它們可以感應設定區域內的壓力，以使閥芯移動到可調節的彈簧上。當壓力達到預設值時，它會打開第二個端口以轉移流量。
順序閥的作用可用作于：
直接或間接操作直接操作是將壓力直接施加到主閥芯開口區域。間接也稱為先導式或兩級閥，當壓力施加到先打開的較小先導閥上時，它的輸出然后打開較大的主級。
NO（常開）或NC（常閉）設計NO閥是打開的，即在正常、非激活狀態下允許自由流動。NC閥在正常、非激活狀態下不允許自由流動，但一旦激活就會允許。
2或3通選項2通閥將有一個入口和出口管線。幾乎可以肯定，它還需要額外的引燃進料或排水管線。三通閥將有1個入口和2個出口管線，它們也可能有額外的先導進水或排水管線。
內部或外部先導和排放管線內部先導是指用于切換閥門的壓力信號來自閥門的供應或負載管線。外部先導是指壓力供給通過單獨的連接來自回路的單獨部分。排水管也可以是內部的或外部的。如果您沒有一條返回油箱的管線，幾乎可以肯定需要外部排水管。如果沒有恒定的零參考進給，設定壓力將根據它們所參考的管線壓力上下波動。
上述每個特性都將提供不同的性能特征，強制降壓閥是順序閥，但打開時旁通壓降較低。
順序閥的符號表示方式：

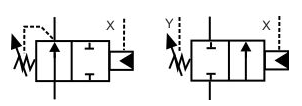

左邊的符號顯示了一個帶有手動調節設定點的順序閥，右邊的符號有一個外部控制的先導切換壓力和內部排放。

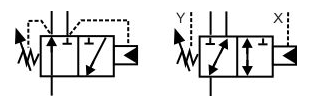

這些符號顯示2通順序閥，左側帶有外部先導和內部排放，右側帶有外部先導和排放。
第三個符號圖像顯示三通順序閥，左側為內部先導和排放，右側為外部先導和排放。
隨著符號變得越來越復雜，工程師通常通過它們的功能來識別它們。左邊的符號顯示了一個強制降檔閥，通常用于壓力機將壓力升高到設定點，然后卸載壓力直到它重置。例如，右側的閥門通常用于保持夾具上的壓力，例如，當鉆頭的負載壓力上升和下降時。
