液壓比例閥故障排除提示，可以精確控制執行器的位置
比例控制閥自80年代以來一直在普及，并且越來越受歡迎。他們正在許多應用中取代伺服閥。這部分是由于液壓比例閥的成本是相同尺寸伺服閥成本的50%。當需要精確定位或速度控制時，如在飛機和渦輪發電機中，伺服閥繼續使用。比例閥可用作流量和壓力控制，但最常見的用途是用作方向閥。雖然比例方向閥的設計可能因制造商而異，但它們基本上都執行相同的功能：控制液壓缸或馬達的方向和速度。通過使用線性位移傳感器等反饋裝置，可以精確控制執行器的位置。

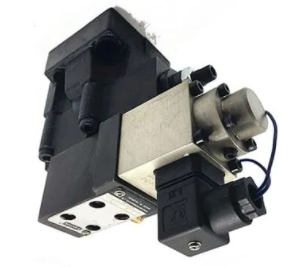

比例閥的元件少；閥芯、螺線管和線性可變差動變壓器或LVDT。為了操作閥門，需要電源和放大器。電源通常為24伏電壓，用于為放大器供電。指令電壓從可編程邏輯控制器(PLC)輸入并確定閥芯的位置。啟用是來自PLC的繼電器，必須將電流信號發送到比例閥線圈。
一、系統故障排除
對液壓比例閥進行故障排除是一個相當簡單和干燥的過程。檢查使用外部安裝放大器的閥門時，前面板上的指示燈將指示系統存在問題。然后就是回溯以找出問題所在。當電源打開并接收到使能信號時，“on”燈將亮綠色。如果燈不亮，則應檢查放大器連接處的電源電壓。如果沒有輸入電壓，則應從PLC檢查接線和輸出信號。
如果電源電壓降至最低電壓以下，則會亮起紅燈。這通常意味著電源或接線不良或某處短路。當電源良好時，放大器上應指示24伏。放大器正面底部的黃燈用于顯示LVDT何時損壞或連接電纜出現問題。當這些元素中的任何一個失敗時，它就會發光。找出故障發生位置的最簡單方法是從閥門上拆下LVDT電纜并將其插入另一根電纜。如果黃燈熄滅，則舊閥門上的LVDT出現故障，應立即安裝新閥門。
如果插入新閥門時燈一直亮著，則問題出在電纜或連接處，應檢查電纜的連續性。如果機器運行時指示燈閃爍，則表明某處連接松動。找出故障發生位置的最簡單方法是從閥門上拆下LVDT電纜并將其插入另一根電纜。如果黃燈熄滅，則舊閥門上的LVDT出現故障，應立即安裝新閥門。如果插入新閥門時燈一直亮著，則問題出在電纜或連接處，應檢查電纜的連續性。如果機器運行時指示燈閃爍，則表明某處連接松動。找出故障發生位置的最簡單方法是從閥門上拆下LVDT電纜并將其插入另一根電纜。如果黃燈熄滅，則舊閥門上的LVDT出現故障，應立即安裝新閥門。
如果插入新閥門時燈一直亮著，則問題出在電纜或連接處，應檢查電纜的連續性。如果機器運行時指示燈閃爍，則表明某處連接松動。問題出在電纜或連接上，應檢查電纜的連續性。如果機器運行時指示燈閃爍，則表明某處連接松動。問題出在電纜或連接上，應檢查電纜的連續性。如果機器運行時指示燈閃爍，則表明某處連接松動。
位于放大器正面的是調零。如果氣缸移動且零指令信號進入放大器，則應進行此調整。如果負載在移動，則閥芯不在關閉位置。這通常是由于LVDT不在位置上造成的。要修復它，請旋轉調零，直到線性定位器停止漂移。如果出現速度或定位問題，應在放大器上的適當連接處檢查命令和LVDT信號。如果這些讀數正確，則問題很可能出在液壓系統或線性定位器上。
二、帶板載電子設備的閥門
最近的趨勢是將放大器安裝在數字壓力調節器附近的比例閥上。這通常被稱為車載電子設備。閥門以與外部放大器相同的方式工作。最常見的板載電子閥類型使用七針連接器，電源輸入位于閥門上的“A”和“B”針中。
命令電壓通過“D”和“E”引腳進入放大器。要檢查這些電壓，可以通過將紅色和黑色引線插入電纜上的適當連接器來使用多功能測試儀。要驗證電源，請將紅色引線插入“A”，將黑色引線插入“B”。
應指示24伏。也可以使用測試盒來驗證閥門是否正常運行。來自PLC的電纜應插入盒子，盒子上的電纜插入比例閥。當系統打開并運行時，將指示電源、命令和LVDT電壓。如果線性定位器漂移，則LVDT可能不在正確位置。要使閥門歸零，應卸下LVDT檢修蓋，并旋轉LVDT對中調節器，直到漂移停止。
三、油清潔度
比例閥在閥芯和外殼之間具有非常嚴格的公差。這些公差通常為千分之一英寸。正是這種嚴格的公差使這種閥門更受歡迎。進入閥門的油必須符合制造商設定的標準。如果不是這樣，那么系統故障、內部部件的災難性損壞和許多其他問題的大門就會打開。
油的清潔度也很重要。油中不能有任何顆?；蛘承晕镔|(zhì)會影響其流動和涂層。油的清潔度等級由國際標準化組織(ISO)針對特定閥門確定。ISO負責為許多行業制定標準，以確保行業中的不同公司在制造某些零件時使用相同的最佳實踐和標準。ISO發布閥門代碼，以便工程師和操作員明確知道他們需要什么。
例如，特定閥門的ISO代碼是17/15/12。取油樣并對照該標準進行測量。17表示該系統有640到1,300個4微米或更大的粒子。15表示有160到320個6微米或更大的顆粒。12表示樣品包含20到40個14微米或更大的顆粒。油需要定期取樣，以確保系統符合此標準。不符合這些標準可能意味著過濾器沒有經常更換，它們沒有適當?shù)奈⒚椎燃?jí)，或者可能需要在系統中添加額外的過濾器。
通過使用這些對液壓比例閥進行故障排除的技巧，您可以避免生產時間的損失以及將好的閥門送去維修的不必要費用。更換不需要更換的部件也會將污染物引入系統，從而導致更嚴重的問題。
