步進電機和步進驅動器、接線和細分控制方法
一、兩相步進電機相序的區分方法：
方法一、當四根線的相位沒有短路時，步進電機的旋轉軸，此時應該是相對容易旋轉的軸。將任意兩根線與步進電機的轉軸短接，當機殼轉動困難時，說明兩根線的相序相同。否則，不同的相序。
方法二、萬用表電阻曲線，任意兩線端接萬用表紅黑，此時電阻小，說明兩線同相；如果無限阻力，那么這兩條線路配合異常。

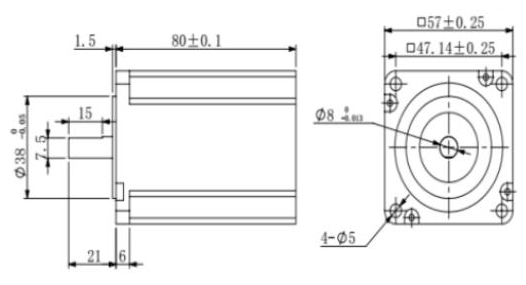

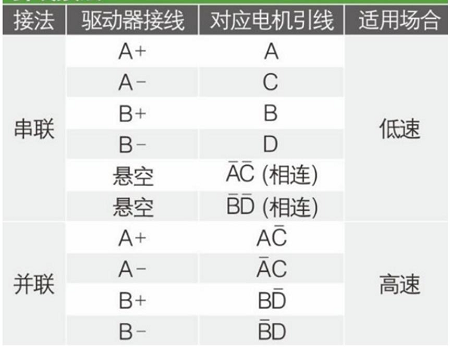

二、兩相步進電機和步進驅動器接線方法：

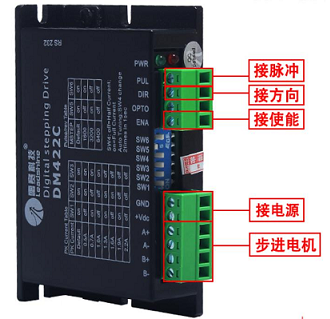

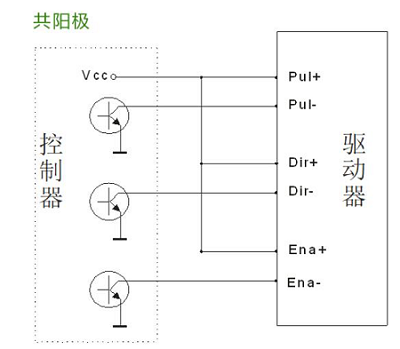

三、步進驅動器控制信號接線方法：
四、步進電機細分：

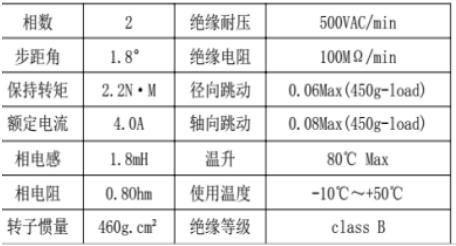

由上表可知步進電機步距角為1.8°，意味著一個脈沖電機行走1.8°。200可能引起脈沖馬達旋轉。但是對于更精確的場景控制，比如我需要一個電機旋轉1°，那就無法實現了。因此，引出了“故障”功能。

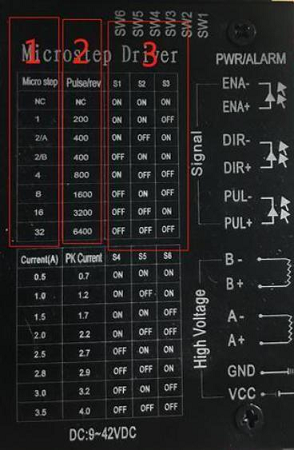

上圖為提供驅動段，作為第一段數；電機的第二轉，以脈沖數表示；第3列對應值DIP開關。撥碼開關如圖所示的頂驅SW1、SW2、SW3等。控制所需的段，一個DIP開關設置。
五、控制驅動器驅動步進電機轉動的控制信號

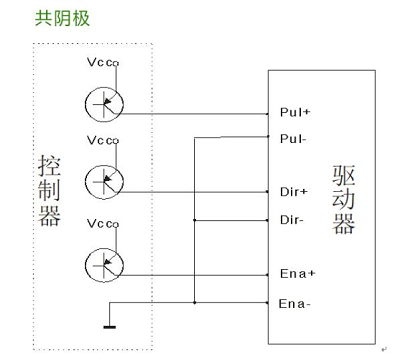

以共陰極連接為例：
通過重復控制電平值PUL+端口，產生PWM，一個PWM全周期（一個高電平一個低電平）將是步進電機驅動的一個步距角（電機如圖1.8°示例所示，分段不提供或細分為1)
例如，這樣的電機控制在10秒內旋轉180°。
PWM周期為180/1.8=100角度=100步PWM周期。
每個PWM周期時間10/100=0.1秒
端口簡單地重復給PUL+0.05秒+0.05秒高電平低電平即可實現上述功能。
通過更改DIR級別來控制電機的反轉。
如果需要考慮穩定性，還要考慮速度規劃，比如梯形、S型規劃速度脈沖信號。
