關于三菱PLC控制步進電機的外部接線示意圖原理
發布時間：2022-05-31 17:59:42點擊量：
之前寫過一個三菱PLC控制的步進電機，簡要說明了PLC的選型、I/O口分配、程序等，今天就簡單說一下外部接線。下面提供外部接線示意圖。
一、需要準備的組件
1、適配電源；
2、選擇正確的PLC；
3、步進電機；
4、配套步進電機驅動器。

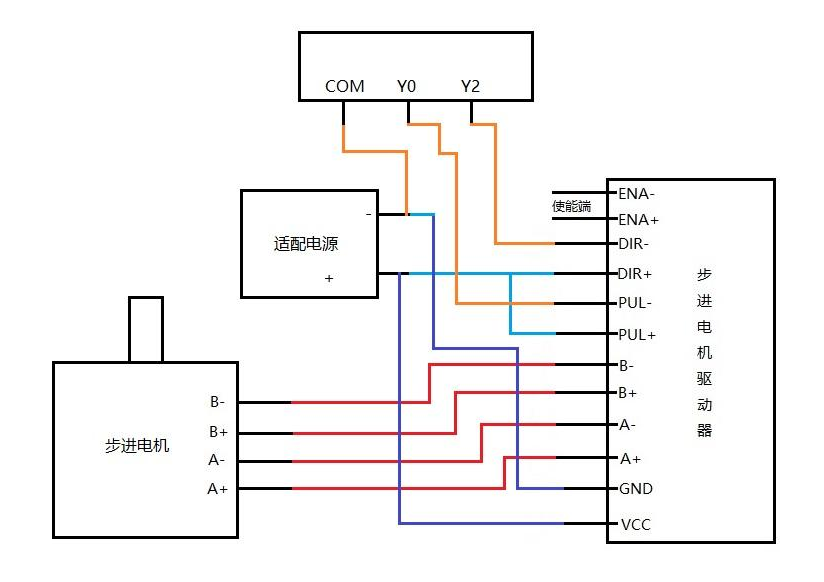

二、外部接線圖
布局不正確，連線有點亂，連線做成不同顏色，方便接線和檢查。
三、幾點注意事項
1、關于上一篇博客中提到的電源類型和輸入信號信號的大小，這個要根據選擇的步進電機和步進電機驅動器適用的電源類型和范圍來選擇，不限于5V或24V等.,這里給出一個統一的解釋
2、個人認為步進電機更適合低速運行和定位控制。使用高速時，需要注意啟動力矩、控制信號等問題，需要考慮丟步問題；
3、外部接線圖不限于FX2NPLC，只需要注意PLC輸出類型即可；
4、之前的博客鏈接提供了基本的選擇和注意事項。
