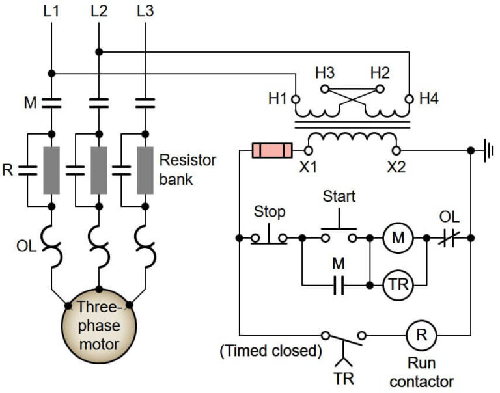

電機電阻啟動的工作原理圖及電機啟動操作步驟
發布時間：2022-06-20 17:49:02點擊量：
在電機的電阻啟動中，初級電阻啟動器通過在啟動期間與每個電機定子引線串聯的電阻獲得降低的電壓。電阻器中的電壓降會在電機端子處產生降低的電壓。
在電機通過電阻接入線路后的一定時間，定時器觸點閉合；這會使啟動電阻器短路并向電機施加全電壓。典型應用包括輸送機、皮帶驅動設備和齒輪驅動設備。
一、電阻啟動的操作步驟：
·按下啟動按鈕，電機啟動線圈M和定時器線圈TR通電。然后，電機最初通過三個輸入線路中的每一個中的電阻器啟動。部分線路電壓通過電阻器下降，電機接收大約75%到80%的全線路電壓。
·隨著電機加快速度，電機會看到更多的線電壓。
·在預設時間，定時器接通延時觸點閉合，使接觸器C線圈通電。這會導致觸點C閉合，使電阻器短路并向電機施加全電壓。選擇電阻值以提供足夠的啟動扭矩，同時最小化啟動電流。
·通過使用多級電阻短路，可以改善某些負載的啟動特性。這種類型的降壓啟動受到電阻器可以散發的熱量的限制。
二、電阻啟動的優點：
·它提供閉合過渡啟動，從而在沒有任何過渡大電流的情況下實現平穩啟動。
·比自耦變壓器啟動器更高的功率因數。
·沒有線路電流諧波。
·它允許電機在負載時啟動。
三、電阻啟動的缺點：
·與其他方法相比，它通常非常龐大且昂貴。
·它的維護成本也很高。
·當電流流過電阻器時，會通過電阻器產生大量熱量。
·啟動頻率是有限的。
有時作為電阻器啟動的替代方法，使用電抗器啟動。這種方法主要用于大型電機。
