使用電阻器的一些更常見的用途，電阻器的作用分類
電阻器可以在電氣和電子設備中扮演許多不同的角色。以下是使用電阻器的一些更常見的用途。
（1）分壓
可以使用電阻器設計分壓器。電阻器在完成這項工作時會消耗一些功率，但產生的電壓對于電子晶體管或真空管的正確偏置是必需的。這可確保放大器或振蕩器以最有效、最可靠的方式完成其工作。
?。?）偏向

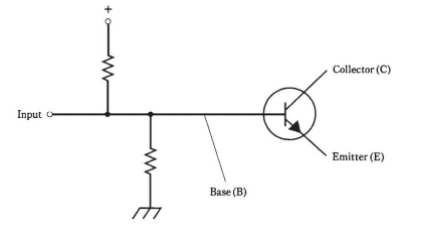

為了有效地工作，晶體管或電子管需要正確的偏置。這意味著控制電極——基極、柵極或柵極——必須具有一定的電壓或電流。電阻網絡實現了這一點。不同類型的電路需要不同的偏置電平。無線電發射放大器的偏置通常不同于振蕩器或低電平接收放大器。有時需要分壓來進行偏置。其他時候沒有必要。該圖顯示了一個晶體管，其基極使用分壓配置中的一對電阻器進行偏置。
?。?）電流限制
電阻器會干擾電路中的電子流動。有時這對于防止損壞組件或電路至關重要。一個很好的例子是接收放大器。電阻器可以防止晶體管在變熱時消耗大量功率。如果沒有電阻器來限制或控制電流，晶體管可能會因承載對信號沒有貢獻的直流電而承受過壓。設計不當?shù)姆糯笃骺赡苄枰?jīng)常更換其晶體管，因?yàn)殡娮杵魑窗谛枰脑O(shè)計中，或者因?yàn)殡娮杵鞯某叽绮缓线m。該圖顯示了一個與晶體管串聯的限流電阻。通常，如圖所示在發射極電路中，但也可以在集電極電路中。
?。?）功耗
以熱量的形式耗散功率并不總是壞事。有時，電阻器可以用作“虛擬”組件，以便電路“看到”電阻器，就好像它是更復雜的東西。例如，在無線電中，可以使用電阻器代替天線。然后可以以不干擾無線電波信號的方式測試發射機。發射器輸出加熱電阻，不輻射任何信號。但就發射器“知道”而言，它連接到一個真正的天線。
功率耗散有用的另一種情況是在功率放大器的輸入端。有時，驅動放大器（提供其輸入信號）的電路對于放大器輸入來說功率太大。一個電阻器或電阻器網絡可以消散這種多余的能量，從而使功率放大器不會得到太多的驅動。
?。?）電壓輸出

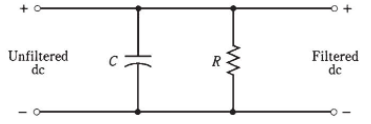

在高壓直流電源中，電容器用于消除輸出波動。這些電容器獲得電荷，并將其存儲一段時間。在某些電源中，這些濾波電容器保持電源的全部輸出電壓，例如750 V，即使在電源關閉后，甚至在從墻上插座拔下后也是如此。如果你試圖修理這樣的電源，你可能會被這個電壓擊垮。連接在濾波電容器兩端的泄放電阻器會耗盡其存儲的電荷，因此維修電源不會造成危險。在使用高壓直流電源之前，使用帶絕緣手柄的螺絲刀將所有濾波電容器短路總是一個好主意。
?。?）阻抗匹配
電阻器更微妙、更復雜的用途是用于放大器鏈中的耦合，或用于放大器的輸入和輸出電路。為了產生最大可能的放大，給定放大器的輸出和下一個放大器的輸入之間的阻抗必須一致。在信號源和放大器輸入之間也是如此。此外，這適用于鏈中最后一個放大器的輸出和負載之間，無論該負載是揚聲器、耳機、傳真機還是其他任何東西。
