壓電陶瓷傳感器工作原理正壓電效應和輸出信號
壓電陶瓷傳感器利用壓電效應實現機械-電信號轉換，適用于動態力、振動、超聲波等測量，但需注意溫度影響和信號調理。包括正壓電效應和逆壓電效應，能夠?qū)崿F(xiàn)機械能?電能的相互轉換。在需要高靈敏度、寬頻響或低成本的場景中，它比石英傳感器更具優勢。
1、壓電效應的基本原理
(1)正壓電效應（機械能→電能）
當壓電陶瓷受到外力（壓力、振動、沖擊）時，內部晶格結構發生變形，導致正負電荷中心偏移，在電極表面產生極化電荷（電壓信號）。
(2)逆壓電效應（電能→機械能）
當在壓電陶瓷兩端施加電壓時，內部電場導致晶格變形，產生機械位移或振動。
應用：超聲波換能器、精密定位（如壓電馬達）。
2、壓電陶瓷的極化處理
壓電陶瓷（如PZT，鋯鈦酸鉛）本身是多晶體，未經極化時不具有壓電性。其壓電性能通過高壓直流極化獲得：
（1）高溫極化：在居里溫度（如PZT約200°C）附近施加強電場（1~3 kV/mm）。
（2）疇取向排列：電疇（自發極化區域）沿電場方向定向排列，形成宏觀壓電性。
（3）冷卻固化：保持電場直至冷卻，使電疇固定排列。
極化方向決定了壓電陶瓷的敏感方向（如d??模式：沿極化方向受力）。
3、壓電陶瓷傳感器的典型結構
常見結構包括：
（1）單層/多層堆疊：提高靈敏度（如壓電加速度計）。
（2）懸臂梁結構：用于振動或觸覺傳感。
（3）圓片/環形結構：用于超聲波發射或壓力檢測。
（4）電極材料：通常為銀漿或濺射金屬（如Au、Ag）。

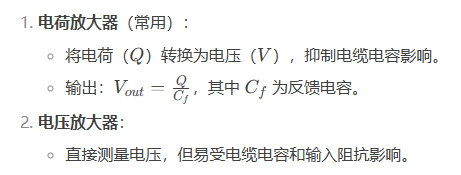

4、信號測量方式
由于壓電陶瓷輸出的是高阻抗電荷信號，需配合測量電路：
