泰隆減速機硬齒面系列，齒根裂紋超聲波探傷實操規范
發布時間：2026-02-09 16:35:18點擊量：

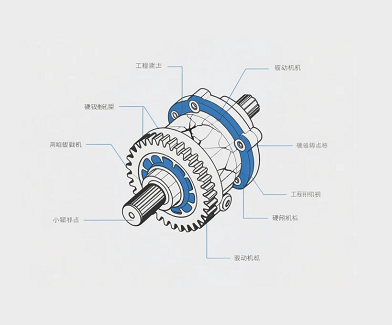

減速機硬齒面系列在齒根區域易產生微裂紋，通過超聲波探傷實現早期發現與判定。該實操規范覆蓋探頭選擇、耦合、掃描路徑、信號判讀與缺陷等級分級，確保齒根裂紋的可靠檢測、溯源與后續維護決策的科學性。
一、探傷準備
1.設備與探頭：依齒輪材質、模數與齒根結構，選2-5MHz的單晶或雙晶直探頭。探傷前校準探傷儀，用標準試塊調水平、垂直線性及靈敏度。
2.工件處理：清除齒根油污、鐵屑等雜質，必要時打磨，使表面粗糙度達Ra6.3-Ra12.5μm。
3.耦合劑：選漿糊、凡士林等耦合劑，在齒根均勻涂抹，厚0.1-0.5mm。
二、探傷操作
1.靈敏度：用對比試塊調探傷靈敏度，使人工缺陷反射波高至滿刻度80%。依齒輪模數選合適試塊校準。
2.掃查：軸向、周向、斜向掃查結合。軸向、周向掃查速度≤150mm/s，斜向掃查角度30°-60°。探頭與齒根垂直或盡量垂直，相鄰掃查重疊10%-15%。
3.信號：觀察信號，分析疑似裂紋信號，記錄裂紋位置、波幅、深度等信息。
三、探傷評定
1.定性：據信號特征與標準定性，難判時用磁粉、滲透探傷輔助驗證。
2.定量：依波幅，用距離-波幅曲線或當量計算確定裂紋尺寸，按標準評定是否超標。
3.報告：編詳細報告，含探傷日期、人員、設備、齒輪信息、探傷結果、評定結論及示意圖，妥善保存。
