溫度控制閥、液位控制閥和節流控制閥的工作原理圖
發布時間：2022-04-13 16:05:37點擊量：
一、溫度控制閥的工作原理：

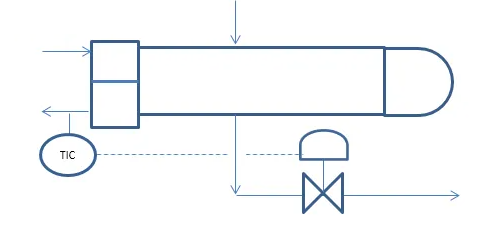

除壓力、流量和液位外，不同工藝流體的溫度也是需要監控并保持在所需范圍內的重要參數。溫度控制閥廣泛用于此目的。根據加熱和冷卻要求，測量溫度并將信號發送到控制器?？刂破鞅容^讀數并向節流閥（打開或關閉）控制閥提供輸入。典型的溫度工藝流程如下圖所示
溫控閥一般安裝在換熱器的公用側、換熱器的工藝側旁通管線等處。
二、液位控制閥的工作原理：
液位控制閥用于維持不同工藝設備的液位。液體（或界面液體）與氣體或其他液相物理接觸。液體從單元操作中取出。液位測量是使用液位儀器完成的，它們將信號發送到液位控制器?？刂破鞅容^讀數并向節流閥（打開或關閉）控制閥提供輸入。
通常液位控制閥安裝在容器的液體出口管線、蒸餾塔的液體出口、部分再沸器、部分冷凝器、閃蒸容器、分離器、罐液體出口管線等。
三、節流控制閥的工作原理：
節流控制閥通常用于井口和較大壓降的服務。節流控制閥可以是手動、流量控制或壓力控制。它從各自的（流量、壓力或操作設定點）獲取信號，并以所需的速率節流/維持生產。節流控制閥也用于油井的氣舉管線以保持流量或壓力。節流控制閥的典型示意圖如下所示
