電子繞線電阻器主要結構控制原理方式
電阻器是無源電子元件。目前，根據工業、商業、軍事和汽車的要求，在不同的應用中使用不同類型的電阻器。這些類型的電阻器長期以來一直用于工業和商業應用。在電動和混合動力車輛中，這些電阻器用作預充和放電電阻器。
什么是繞線電阻器？
繞線電阻器是一種無源元件，它使用繞在絕緣芯上的高電阻率金屬線來提供電阻。繞線電阻的主要功能是將電流限制并減小到一定的水平。繞線電阻器的符號如下所示。
通常，金屬線由鎳鉻合金（鎳鉻合金）等合金制成，否則它們由錳銅合金（銅鎳錳合金）制成，因?yàn)樗鼈冊诟邷叵鹿ぷ?，并為電流提供高電阻。這些電阻器是非常古老的類型，但它們?nèi)栽谥圃熘?，因?yàn)樗鼈兙哂袃?yōu)異的低電阻特性，并產生非常精確和高功率額定值。

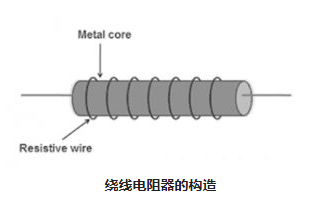

繞線電阻器結構
繞線電阻器的結構變化很大。電阻器使用的材料及其制造主要取決于元件在電路中的使用方式。
繞制電阻器結構可以通過在金屬芯區域中繞制金屬線來完成。在這種電阻器中，金屬線可用作電阻元件，金屬芯可用作非導電材料。因此，即使在高溫下，熱量也不會進入電阻器。因此，電阻器在高溫下工作。
這些電阻器的范圍從小型表面安裝到大型管狀功率電阻器，適用于需要更高功耗和高精度的電子設備和儀器。與金屬氧化物電阻器相比，此類電阻器因其體積小、高溫穩定性高而經常使用。
這些電阻器中有許多是由合金制成的，因?yàn)榧兘饘倬哂懈逿CR（電阻溫度系數）。然而，純金屬在高溫下使用，如鎢。TCR表示溫度變化時電阻的變化量，單位為PPM/°C。對于電阻絲，使用的典型合金有
·銅
·銀幣
·鎳鉻合金
·鐵鉻鋁
·鐵鉻
