精密繞線和功率繞線電阻器有什么不同，優缺點有哪些？
繞線電阻器分為精密繞線和功率繞線兩種。可以更改這些電阻器以在不同的傳感器中使用，例如電位計、溫度和電流。這些電阻器具有適應性，因此可用于廣泛的應用中。
1、精密線繞
精密線繞電阻器一般用于測量電橋、校準設備，也用于精密AF衰減器。電阻值的公差典型值為0.1%，否則更好。該電阻器的溫度系數值主要約為5 ppm/°C，與25 ppm/°C等金屬膜電阻器相比，這明顯要好得多。
該電阻器的穩定性非常好，在全額定功率運行時為35 ppm。通常，該電阻的溫升在30°C以下。所以它們可以通過環氧樹脂材料覆蓋。
2、電源線繞
該電阻器是在高溫下工作的無感型電阻器。這些類型的電阻器最常用于高功率應用。這些是不同的類型，可以通過它們的結構和包裝進行分類，如硅樹脂封裝、玻璃搪瓷涂層和鋁制外殼。
3、不同的因素
該電阻的阻值主要取決于金屬線的以下三個主要因素，下面將進行討論。
·電阻率
·長度
·橫截面面積
?。?）電阻率
金屬線的電阻率與該電阻器的電阻成正比。高電阻金屬線抵抗巨大的電流。因此，電阻器對電流提供了巨大的阻力。相反，低電阻金屬線抵抗少量電流。因此，該電阻器對電流的阻力較小。
?。?）長度
導線的長度與電阻的阻值成正比。金屬線的長度很長，然后由于電子在很遠的距離流動而提供高電阻。因此，電子通過原子碰撞的可能性很高。因此，幾個電子將在整個原子中碰撞，并且會以熱形式損失能量，剩余的小自由電子通過保持電流自由流動。因此，少量自由電子將流過電阻器。
當金屬線長度較短時，由于電子在小距離處流動，它提供的電阻較小。因此，電子通過原子碰撞的可能性較小。因此，少量的自由電子會撞擊原子。因此，熱形式會損失能量，剩余的電子將通過保持電流自由移動。因此，大量電流將供應整個電阻器。
?。?）橫截面面積
電阻的阻值與導線的截面積成反比。包括較小橫截面積的金屬線可為電子流提供較小空間。因此，電子撞擊原子的機會很高。因此，少量電流將流過電阻器。
包括大截面積的金屬線可為電子流動提供足夠的空間。因此，電子撞擊原子的機會較小。因此，巨大的電流將流過電阻器。
4、高頻效果
繞線電阻器包括一些電容和電感，因此它們控制交流電路內的電流，通常不需要這種效果。由于電阻器的設計原理，這些電阻器包含各種電阻器中最差的高頻特性。
要將繞組應用于電阻器，根據應用有多種方法。與交流相比，直流由于自感和寄生電容在繞組中出現了一些問題。這些影響可以通過不同類型的繞組來減少，如雙線繞組、Ayrton-Perry繞組和扁平線圈上的繞組。
上述繞組可用于十進制組以及測量裝置。這些技術的缺點是制造過程的復雜性。
5、優點
線繞電阻器的優點包括以下幾點，
·不貴啊
·精度和穩定性都很高
·電阻范圍廣
·與碳等其他電阻器相比，這些電阻器用于高功率電路。
·它是恒定的熱。
·對噪音不敏感
6、缺點
線繞電阻器的缺點包括：
·這些電阻適用于低頻但不適用于高頻，它起電感器的作用。因此，無感線繞電阻器用于高頻。
·與碳尺寸相比，它是昂貴的
·它的尺寸很大
7、應用

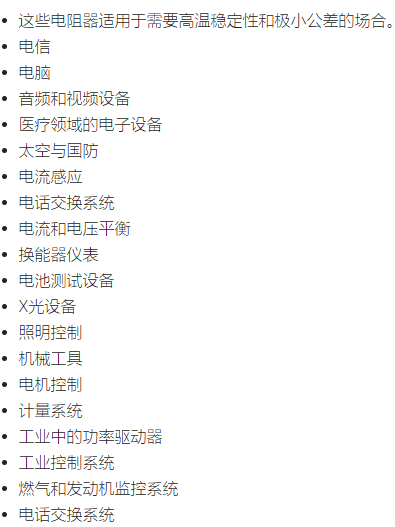

繞線電阻器的應用包括：
因此，這完全是關于線繞電阻器的需求。這些電阻器具有一些理想的特性，例如更好的浪涌處理能力。與其他技術相比，這些電阻器提供高精度和溫度系數，嚴格控制且更穩定。在0.25-2瓦額定功率范圍內，這些電阻的值為0.005歐姆。
