什么是微控制器？使用微控制器的遠程控制斷路器！
我們經常遇到這樣的情況，我們想通過按下計算機程序上的一些按鈕來打開電力負載。考慮一個例子，您坐在發電廠中，想要遠程打開斷路器。使用微控制器可以實現遠程控制斷路器。我們將討論如何使用微控制器制作遙控?cái)嗦菲鳌?/p>
一、微控制器
微控制器是一種IC，它具有理解通過通信協議從PC接收到的命令的智能。微控制器具有不同的通信協議來與PC通信，如串行、以太網和CAN（控制器局域網）通信協議。微控制器有許多外設，如GPIO（通用輸入輸出）引腳、ADC（模數轉換器）、定時器、UART（通用異步接收器發送器）和以太網以及更多與外部世界通信的外設。微控制器的數字輸出是低電流信號。
當您將引腳設置為高電平時，該引腳上的電壓通常為+3.3V或+5V，它可以提供或吸收的電流約為30mA。如果您控制的LED要求很小，這很好。如果我們想通過微控制器引腳控制斷路器，那么我們需要一個驅動器，該驅動器可以為負載提供所需的電流量以進行開啟。您需要在微控制器和用小電壓和電流控制的設備之間安裝一個組件。繼電器和晶體管最常用于此目的。
二、晶體管
晶體管在此應用中用作驅動器，它為繼電器提供所需的電流，使其在飽和模式下打開。
三、電阻
電阻器用于限制LED、晶體管中的電流。
四、引領
發光二極管用于指示斷路器是打開還是關閉。
五、繼電器
繼電器是一種用于控制大功率電氣負載（如斷路器、電機和電磁閥）的開關。普通開關無法處理高功率負載，這就是為什么使用繼電器來控制高功率電氣負載的原因。
微控制器遙控?cái)嗦菲鞯墓ぷ髟恚?/p>

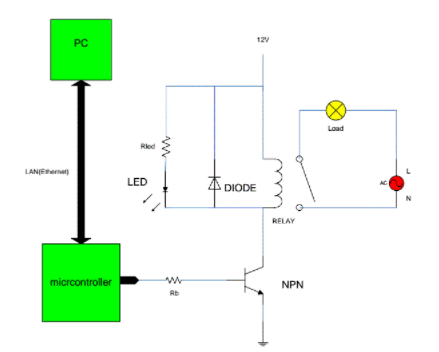

當向微控制器發出打開負載的命令時，微控制器引腳設置為3.3V（在上述電路中），從而打開NPN晶體管。當晶體管導通時，電流從晶體管的集電極流向發射極，從而驅動繼電器，繼電器將交流電壓連接到斷路器，從而打開斷路器。
LED用于指示斷路器是打開還是關閉。當微控制器引腳為高電平時，LED亮起（斷路器開啟），當微控制器引腳為低電平時，晶體管處于關閉狀態，沒有電流流過繼電器線圈，斷路器關閉，LED也關閉。
保護二極管：
當繼電器關閉時，會產生反電動勢，如果反電動勢的幅度大于晶體管的VCEO電壓，則會損壞晶體管。為了保護晶體管以及微控制器的數字輸出，使用了一個二極管，該二極管在繼電器關閉時導通。這也稱為續流二極管。
設計：
假定的微控制器在引腳為高電平時提供3.3V，在引腳為低電平時提供0V。選擇12 V和360歐姆線圈電阻的繼電器，然后繼電器接受的電流打開
這是繼電器的額定電流。
LED（正向電壓=1.2 V）需要大約20mA電流然后電阻R LED
R LED值可選擇為500Ω。
?乙可以被選擇為4K，得到更多的基極電流的晶體管的GUI（圖形用戶界面）：一個GUI可在高級語言開發（例如C＃），它使用UDP（用戶數據報協議），以與微控制器在PC通信。下面是通過UDP協議控制微控制器數字輸出的GUI。
