半加器基本的數字電路中常遇到的問題
什么是半加器？
用于對二進制數執行加法的數字電子電路被定義為半加器。加法過程是否定的，唯一的區別是所選擇的數字系統。二進制編號系統中只有0和1。數字的權重完全取決于二進制數字的位置。在1和0中，1作為最大的數字，0作為較小的數字。這個加法器的框圖是
半加器電路圖
半加器由兩個輸入組成并產生兩個輸出。它被認為是最簡單的數字電路。該電路的輸入是要對其執行加法的位。獲得的輸出是和和進位。
該加法器的電路由兩個門組成。它們是AND和XOR門。電路中存在的兩個門的應用輸入相同。但是輸出來自每個門。XOR門的輸出稱為SUM，AND的輸出稱為CARRY。
1.加法器是什么意思？
唯一目的是執行加法的數字電路稱為加法器。這些是ALU的主要組件。除了各種格式的數字之外，加法器還可以操作。加法器的輸出是和和進位。
2.半加器的局限性是什么？
前一位產生的進位不能相加是這個加法器的限制。為了對多個位執行加法，這些電路不是首選。
3.如何使用或非門實現半加器？
這種類型的加法器的實現也可以通過使用或非門來完成。這是另一個萬能之門。

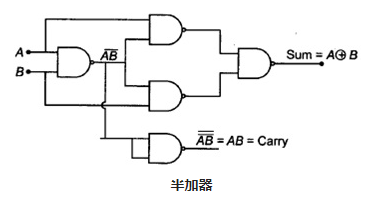

4.如何使用與非門實現半加器？
與非門是通用門的一種。這表明使用與非門可以進行任何類型的電路設計。
從上述電路中，可以通過將一個與非門的輸出作為另一個與非門的輸入應用于輸入來生成進位輸出。對于從與門獲得的輸出來說，這只不過是熟悉的。SUM的輸出方程可以通過將初始與非門的輸出以及A和B的各個輸入應用于進一步的與非門來生成。最后，這些與非門獲得的輸出再次應用于該門。因此生成SUM的輸出。
