單作用氣缸與氣動電磁閥的結合應用
單作用氣缸為線性執行機構，通過向氣缸內充入壓縮空氣來實現工作行程。回程通常由彈簧完成。氣缸具有用于填充或排出氣缸的連接端口。為了控制氣缸，使用了一個3/2通閥。3/2通是指三通二位：一個接壓縮氣源，一個排氣，三個接氣缸。閥門有兩個位置：填充或排氣氣缸。一旦知道氣缸和應用特性，就可以計算出所需的閥門尺寸。
單作用氣缸的基本原理
氣缸是一種使用壓縮空氣工作的線性執行器。氣缸的主要部件是活塞、活塞桿、缸筒、墊圈和密封件。單作用氣缸在氣缸中也有一個彈簧。單作用氣缸與壓縮空氣一起工作，使活塞沿一個方向和彈簧力返回其基本位置。工作可以在氣動方向進行。氣缸具有供壓縮空氣供給和排出的端口。

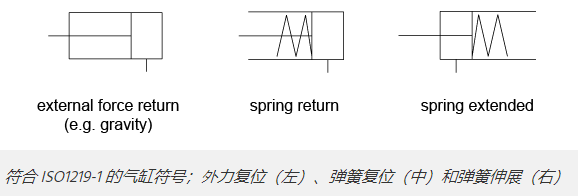

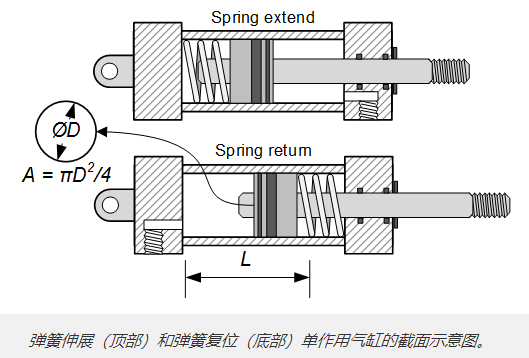

有兩種類型的單作用氣缸：彈簧復位和彈簧伸展。最常見的類型是彈簧復位氣缸。在彈簧復位氣缸中，彈簧位于氣缸前端和活塞之間（圍繞活塞桿）。在這種設計中，當壓縮空氣供給氣缸時，活塞桿會伸出。一旦氣源被切斷，活塞桿就會在彈簧力的作用下縮回。彈簧加長氣缸以相反的方式工作。當供應壓縮空氣時，活塞縮回。當空氣供應關閉時，彈簧將桿推出。在彈簧加長氣缸中，彈簧位于活塞和氣缸后端之間。
與雙作用氣缸相比，使用單作用氣缸有一些優點：管路少，壓縮空氣用量少，系統所需接線少。單作用氣缸也有缺點：彈簧占用空間，限制了氣缸的工作行程。此外，彈簧力降低了氣壓并限制了氣缸的合力。
單作用氣缸可以通過以下關鍵參數指定：
·中風
·光圈
·桿徑
·彈簧力
·系統壓力
行程是終點和基準位置之間的距離（運動的長度）?？讖绞腔钊闹睆?。要選擇合適的氣缸，請遵循氣缸制造商的尺寸確定方法。單作用氣缸通常由三通閥控制，如氣動電磁閥。一口接壓縮氣源，二口供氣缸供排氣，第三口為排氣口。
氣動電磁閥的基本原理
工作準則
氣動電磁閥用于控制壓縮空氣的流動方向。閥塊中的運動部件或打開閥門的端口。運動部件稱為閥芯或活塞。閥芯的運動可以通過兩種方式控制：直接操作或間接操作。
閥門圖片sg的占位符。像這樣在直接操作中，閥芯由電磁閥直接驅動。直動閥與系統壓力無關，因此可用于低壓或真空。
在間接操作的情況下，閥芯不直接由電磁閥驅動。閥門使用系統壓力來移動閥芯。這里使用了一個額外的先導閥。先導閥是小型直接驅動3/2通閥。先導閥向閥內的小氣缸提供壓縮空氣。這個氣缸中的壓縮空氣對活塞施加一個力并驅動閥芯切換閥門。這樣就可以用一個比較小的電磁閥來切換閥門。這些閥門稱為內部先導，需要入口壓力才能切換。因此，除非先導閥使用外部壓縮空氣源（外部先導）操作，否則這些閥門不能用于真空應用。
氣動電磁閥的應用類型
有多種氣動電磁閥可供選擇。閥門功能始終取決于應用。氣動系統中最常見的閥門功能如下：
5/2單穩態
5/2雙穩態
5/3封閉中心
5/3排氣中心
5/3壓力中心
3/2雙穩態
3/2常開(NO)
3/2常閉(NC)
2/2常開(NO)
2/2常閉(NC)

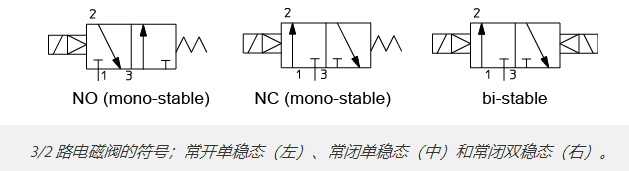

3/2通閥可以常開（NO）或常閉（NC）。A常開（當閥門未啟動時，閥門允許空氣從端口1流向端口2。如果電磁閥通電，閥門切換，空氣從端口2排放到端口3。工作原理常閉閥則相反，從2口向3口排出，電磁閥通電后，閥門切換，壓縮空氣可以從1口流向2口，最常見的是常閉閥，NO/NC閥也存在，并且這些閥門可以在兩個方向(NO/NC)上使用。
3/2路電磁閥可以是單穩態或雙穩態的。單穩態閥通常是彈簧復位的，像門鈴一樣工作：當螺線管通電時，它們會不斷切換/激活。雙穩態版本通常有兩個螺線管，像電燈開關一樣工作；它由一個螺線管的脈沖切換，并由另一個螺線管的脈沖切換回來。

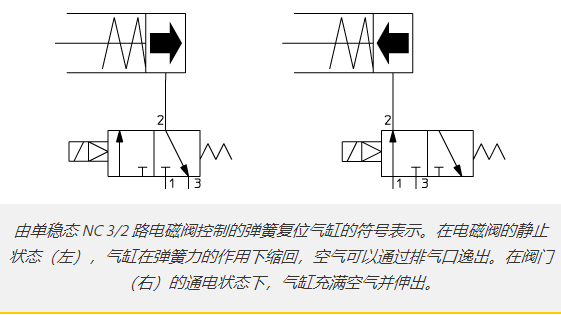

為了控制單作用氣缸，使用了3/2閥。3/2閥具有三個端口和兩個位置。端口為IN（1或P）、OUT（2或A）和EXHAUST（3或R）。閥門有兩個位置：一是給氣缸加壓（空氣從口1流到口2，口3關閉），二是將氣缸內的空氣排到排氣口（空氣從口2流出）到端口3，端口1關閉）關閉）。可以使用各種附件連接到IN和OUT端口?？梢栽谂艢饪诎惭b消聲器以降低噪音。閥門的占地面積（安裝孔）由制造商或標準（如NAMUR或ISO標準）指定。閥門也可以安裝在底座或歧管上。
閥門尺寸
為了指定合適的閥門尺寸，必須計算氣動系統的空氣消耗量和所需的空氣流量。Boyle-Charles定律(pV=nRT)可用于計算。在單作用油缸的情況下，油缸的體積、油管的長度、工作頻率和系統的損耗都與計算有關。

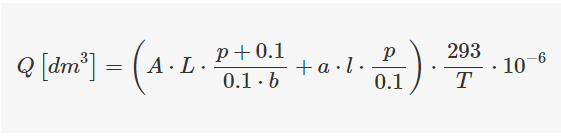

每循環耗氣量=
每分鐘耗氣量=
工作行程流量=
他們之中：
A：壓縮面積[mm2]
a：管道內部截面積[mm2]
P：供給壓力[MPa](1MPa=10bar)
N：工作頻率[cycle/min]
L:氣缸行程[mm]
l：管道長度[mm]
t：總行程時間[s]
T：溫度[K](K=°C+273.15)
上述公式適用于ANR條件。符號ANR是法語“conditions de l'atmosphère normale de rèfèrence”的縮寫，意思是“標準參考大氣條件”（20°C，1013mbar，濕度（相對）65%）。
